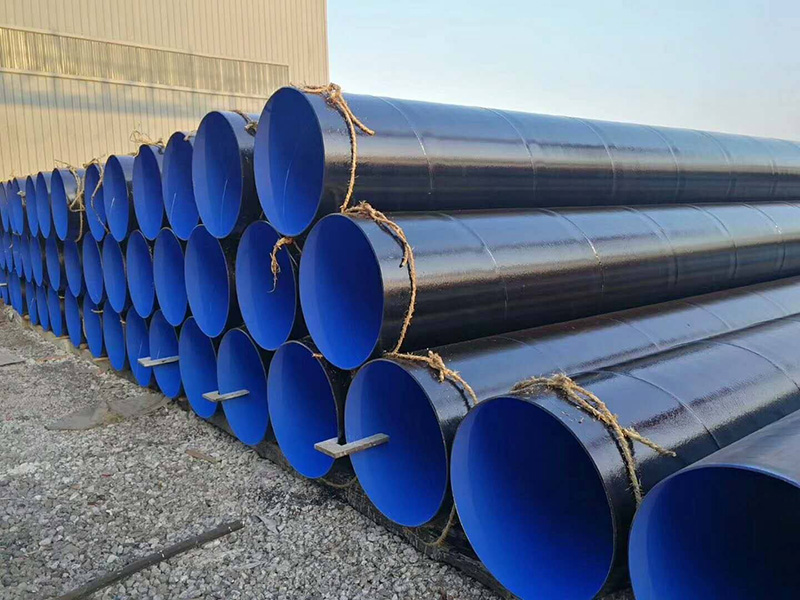

外聚乙烯內環氧塗塑鋼管是專對於給排水而研發的一種新型複合管材，該複合管道綜合了各種管道的特點，既有鋼管的鋼度和硬度，又有塑料管的耐磨、耐腐蝕、摩擦係數小等優點，是一款性
外聚乙烯內環氧塗塑鋼管是專對於給排水而研發的一種新型複合管材，該複合管道綜合了各種管道的特點，既有鋼管的鋼度和硬度，又有塑料管的耐磨、耐腐蝕、摩擦係數小等優點，是一款性價比非常高的綠色節能管材。被廣泛用在工業給排水、生活給排水、海水處理、暖通循環水及化工流體輸送等領域，被稱為之為“優質綠色建材”稱號。
技術說明
管道種類：內外塗塑、內塗塑及外鍍鋅內塗
塗層材料：環氧樹脂、聚乙烯
產品顏色：紅色、白色、藍色和灰色（可根據客戶要求選定顏色）
加工工藝：熱浸塑、高壓靜電噴塗、滾塑、包塑
管道規格：DN15-DN2200（大可以加工到3200）
執行標準:CJ/T120-2008 給水塗塑複合鋼管
安全性能：均複合GB/T17219標準
衝擊強度：≥55kg
膠化時間：≤120（200℃）
連接方式：卡箍、法蘭及絲扣，埋地可以用雙金屬焊接或無損傷連接
檢測方法
外觀檢查
目測檢查塗覆鋼管的外觀質量，試驗結果應符合5.1的規定。
厚度測量
從塗覆鋼管的兩端取不同長度的兩個橫斷麵，在每個橫斷麵用電磁測厚儀測量圓周上直交的任意四點的塗層厚度，試驗結果應符合5.4的規定。
針孔試驗
管段試件長度約為1000 mm，用電火花檢漏儀對鋼管塗層在規定試驗電壓下進行檢查，塗層厚度不大於0.4mm，試驗電壓為1500 V，塗層厚度大於0.4 mm，試驗電壓為2000 V。檢查有無電火花產生，試驗結果應符合5.5的規定。
附著力試驗
附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結果應符合5.6的規定。
彎曲試驗
DN≤50mm的塗覆鋼管進行彎曲試驗。管段試件長度為(1200±100) mm。
在溫度為（20±5） ℃的環境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30o，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位於彎曲主麵的側麵。
試驗後，從彎曲圓弧的中部將試件剖開，檢查內塗層，試驗結果應符合5.7的規定。
壓扁試驗
DN>50 mm的塗覆鋼管進行壓扁試驗。管段試件尺寸長為（50±10） mm。
在溫度為（20±5） ℃的環境下，如圖1所示，將試件置於兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時塗覆鋼管焊縫垂直於載荷施加方向。試驗後，檢查內塗層，試驗結果應符合5.8的規定。
壓扁試驗
衝擊試驗
從塗覆鋼管的任意位置切取長約100 mm的試樣，在溫度為（20±5） ℃的環境下，如圖2所示，按表2的規定進行衝擊試驗，觀察內塗層的損壞情況。試驗時，焊縫應在衝擊麵相反的方向，試驗結果應符合5.9的規定。
表2 衝擊試驗條件
公稱通徑 DN
mm錘重，kg落下高度，mm
15～251.0300
32～502.1500
65
80～3006.31000
衝擊試驗裝置
真空試驗
管段試件長度為（500±50） mm,使用適當的措施堵住管道進出口，從進口逐漸增加負壓至660 mm汞柱，保持1 min,試驗後檢查內塗層，試驗結果應符合5.10的規定。
高溫試驗
管段試件長度為（100±10） mm，將試件放置在恒溫箱中，升溫至（300±5） ℃，並恒溫1 h，然後取出自然冷至常溫。試驗後，取出試件並檢查內塗層(允許外觀顏色變深、發暗現象)，試驗結果應符合5.11的規定。
低溫試驗
管段試件尺寸長度為（100±10） mm，將試件放置在低溫箱中，降溫至（-30±2） ℃，並恒溫1 h，然後取出放置在溫度為（20±5） ℃的環境下（4～7） h。試驗周期結束後，取出試件檢查其內塗層，並按6.4的規定進行附著力試驗，試驗結果應符合5.12的規定。
壓力循環試驗
管段試件長度為（500±50） mm,使用適當的措施堵住管道進出口，並與水壓供給係統相連接，充水排除空氣，然後進行3000次從（0.4±0.1） MPa至 MPa的交變水壓試驗，每次試驗的周期不大於2 s。試驗後檢查內塗層，並按6.4的規定進行附著力試驗，試驗結果應符合5.13的規定。
溫度循環試驗
管段試件長度為(500±50) mm，將試件按下列順序在每個溫度條件下放置24 h：
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃。
試驗後試件放置在溫度為(20±5) ℃的環境中24 h，檢查內塗層情況，並按6.4的規定進行附著力試驗，試驗結果應符合5.14的規定。
溫水老化試驗
管段試件尺寸長度約為100 mm，管段兩端裸露處應進行相應的防腐處理，將管段放置在（70±2） ℃的蒸餾水中浸泡30 d，試驗後取出自然冷卻至常溫，檢查試件內塗層，試驗結果應符合5.15的規定。
施工、安裝要點
1）、應按《建築給水塗塑複合管管道工程技術規程》CECS125：2001執行。
2）、塗塑鋼管應選用下列施工機具：
（1）切割應采用金屬鋸切割；
（2）壓槽應采用專用滾槽機；
（3）彎管應采用彎管機冷彎；
（4）套絲應采用電動套絲機進行管螺紋加工；
（5）塗塑鋼管端口去毛刺和加工園角應采用銼刀加工；
（6）塗敷高強度無機溶劑液體環氧樹脂塗料應采用小毛刷或小牙刷。
3）、塗塑鋼管施工程序應符合下列要求：
（1）塗塑鋼管不宜埋設於鋼筋混凝土結構層中；
（2）塗塑鋼管管道安裝中禁止進行焊接；
（3）塗塑鋼管管道安裝宜從大口徑逐漸接駁到小口徑，管口應及時封堵；
（4）塗塑鋼管在運輸、裝卸及工地施工中，嚴禁拋摔和劇烈撞擊；
（5）塗塑鋼管安裝時，管徑不大於DN50時可用彎管機冷彎，但其彎曲曲率半徑不得小於8倍管徑，彎曲角度不得大於10°。
適用領域
1.城市自來水管，住宅和商業樓的供水係統
2.用作城市汙水和工業汙水輸送管道
3.消防給水係統、綠化帶噴淋係統
4.該管道可以用來排放酸堿流體介質
給排水塗塑鋼管種類繁多，適應範圍廣，可以用在各個工程領域。產品每一項性能指標均通過標準測試，嚴格得說該產品的確是不可多得的管道首選。給排水塗塑鋼管還可以在滿足壓力的情況下，采用薄點的基材，這樣可以節約資源，達到節能、高現價比標準規定。
標準
1）、產品標準
《給水塗塑複合鋼管》CJ/T120-2008
《建築給水塗塑複合管管道工程技術規程》CECS125：2001
《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219-1998
2）、工程標準
《建築給水排水設計規範》 GB 50015-2003
《建築給水排水及采暖工程施工質量驗收規範》GB50242-2002
